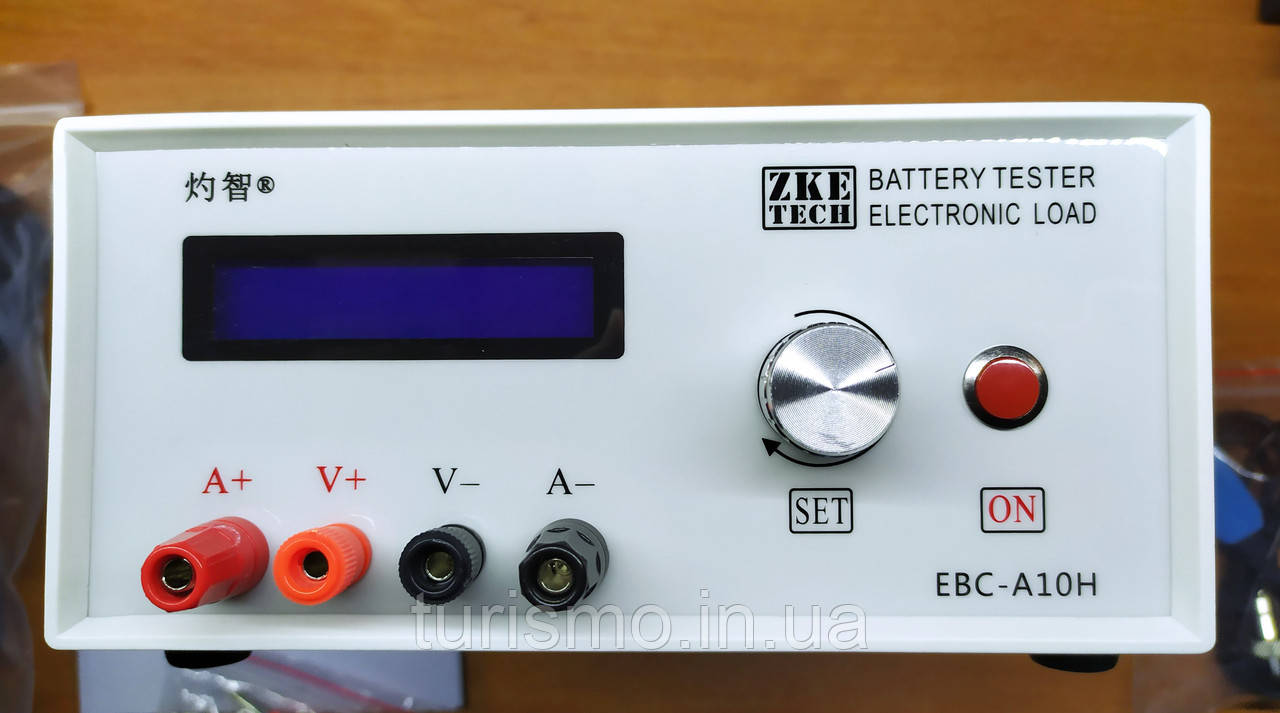

Електронне навантаження тестер акумуляторів ZKETECH EBC-A10H з підтримкою циклів заряд-розряд підключення до PC

Електронна навантаження ZKETECH EBC-A10H незамінна, при необхідності провести велику кількість циклів заряд-розряд для визначення ресурсу акумулятора та/або вивчення швидкості його деградації. У цій моделі такі цикли стали можливі завдяки вбудованому інтелектуальному зарядного пристрою.

Крім циклічних прогонів акумулятора заряджання вміє робити поодинокі заміри місткості і тестувати різні блоки живлення.

Чотирьох контрактна система, при правильному підключенні дозволяє добитися високої точності при розряді на високих струмах (виключає осідання напруги).

Підтримувана хімія АКБ: Ni-MH, Ni-Cd, Li-Po (з Li-ion в цьому режимі теж працює коректно), LiFePO4, Pb.

Зручне управління при підключенні до комп'ютера.

Управління енкодером на зовнішній панелі (SET).

Комплект поставки:

1. Електронне навантаження EBC-A10H

2. Силові дроти з крокодилами 4 штуки (2 товстих дроту для вимірів сили струму, 2 дроти по тонше для вимірювання напруги)

3. Інтерфейсний кабель USB TTL

4. Кабель живлення. Проявляючи турботу про наших клієнтів, ми БЕЗКОШТОВНО додали в комплект поставки адаптер-перехідник, який дозволить підключити китайську вилку приладу в звичайну Євро розетку.

УВАГА! У комплекті йде кабель з китайської виделкою стандарту CPCS-CCC (передостаннє фото). Варіанти виходу з ситуації: 1) Ви можете використовувати Ваш (якщо є) кабель від комп'ютера, принтера, монітора або іншої техніки. Роз'єм живлення на навантаженні стандартний. Дивіться фото №5. 2) Ви можете самостійно купити адаптер. Адаптер, який підходить показаний на останньому фото. Оформляючи замовлення на цю навантаження, Ви підтверджуєте, що прочитали цей пункт і погодилися з тим, що вилка на кабелі стандарту CPCS-CCC.

5. Інструкція

Технічні характеристики:

Модель: EBC-A10H

Режим харчування: DC 19V-24V, струм 4A (EBC-A10H має вбудований блок живлення, що працює від мережі 220В);

Налаштування напруги: 0,00-30,00 V, мінімальний крок 0,01 V (максимальна напруга під час зарядки - це напруга джерела живлення -2V);

Налаштування струму

розряд: 0,05-10,00 А, мінімальний крок 0,01 А (струм автоматично обмежується, коли потужність перевищує межа);

заряд: 0,05-5,000 А, мінімальний крок 0,01 А (максимальний струм обмежується струмом джерела живлення);

Режими навантаження:

DSC-CC (постоянный ток): Постоянный электрический ток, используется для проверки емкости аккумулятора или силы тока внешнего источника питания;

DSC-CP (постоянная мощность): постоянная мощность разряда, используется для тестирования оборудования с постоянной мощностью или для проверки работоспособности при заданной мощности;

Стандартная зарядка: поддерживаемая химия Ni-MH, Ni-Cd, Li-Po (с Li-ion в этом режиме тоже работает корректно), LiFePO4.

CHG-CV (зарядка при постоянном напряжении): зарядка при постоянном токе и постоянном напряжении (только для аккумуляторов).

Автоматичне заряджання і розряджання: підтримка автоматично сменяемых циклів розряд-заряд, для перевірки ресурсу акумулятора та/або темпів його деградації.

Похибки вимірювань:

напруга 0,000-4,500, точність до 0,003 В, похибка ± 0,5%;

напруга 4,50 В-30,00 В, точність до 0,01 В, похибка ±0,5%;

сила струму 0,05-10,00 А, точність до 0,005 А, похибка + 0,5%;

ємність 10 Ач, дозвіл 0,001 Ач;

ємність 10 Ач-100 А, дозвіл 0,01 Ач;

ємність 100 Ач або більше, дозвіл 0,1 Ач;

Режим підключення: Чотирьохпровідну. Два контакти для виміру сили струму і два контакти для вимірювань напруги забезпечують високу точність вимірювань.

Дисплей: є, LCD-дисплей

Підключення до комп'ютера: є, за допомогою комплектного кабелю USB-TTL.

Підключення до комп'ютера полегшує управління і розширює функціонал (просте управління, зручна настройка, побудова графіків, калібрування контрольних показників, оновлення прошивки обладнання, циклічна зарядження та розрядження і т. д.)

Максимальні електричні параметри роботи навантаження: 30V, 10A, 150W.
